В современной промышленности путь от идеи до готового металлического изделия часто оказывается тернистым из-за скрытых дефектов в проектировании. Ошибки, допущенные на бумаге или в цифровой модели, имеют свойство многократно масштабироваться на этапе производства, превращаясь в прямые финансовые потери. Практика показывает, что большинство проблем возникает не из-за низкой квалификации инженеров-конструкторов, а из-за разрыва между теоретическим проектированием и реальными технологическими возможностями современного оборудования.
Иллюзия «идеального чертежа»
Главная ловушка, в которую попадают заказчики, — это уверенность в том, что чертеж, выполненный в современной CAD-системе, априори готов к производству. Однако программное обеспечение позволяет нарисовать узел, который физически невозможно изготовить или собрать. Часто в проектах встречаются «недосягаемые» места для сварки или гибы, которые противоречат законам деформации металла.
Опытные производители начинают работу с любым проектом именно с технологического аудита. Задача инженера на заводе — не просто принять файл, а проверить его на «производимость». Часто выясняется, что заложенные в проекте радиусы гиба не соответствуют толщине металла или имеющемуся парку инструмента, что в серийном производстве приведет к микротрещинам или поломке дорогостоящих пуансонов.
Вторая по частоте ошибка — неверное назначение допусков. Существует две крайности: избыточная точность там, где она не нужна, и недостаточная — в критических узлах. Избыточные требования к точности (например, допуски в микроны на деталях, которые крепятся на грубую сварку) неоправданно удорожают изделие, так как требуют использования сверхточного оборудования и замедляют процесс.
Напротив, игнорирование накопления погрешностей в многокомпонентных узлах приводит к тому, что детали просто не стыкуются при сборке. Если проект предполагает последовательную сварку 10 деталей, каждая из которых имеет отклонение в 0,5 мм, итоговое смещение может составить 0,5 см. На производственных мощностях Клинского АМЗ эта проблема решается использованием высокоточного лазерного раскроя труб и листов, что минимизирует стартовую погрешность, однако без грамотного проектирования с учетом тепловых деформаций при сварке даже лазер не гарантирует идеальной сборки.
Материаловедческий диссонанс
Выбор марки стали часто осуществляется по принципу «что есть в справочнике» или «что дешевле». Заказчики часто упускают из виду свариваемость материалов и их поведение после финишной обработки. Например, использование определенных марок стали может привести к короблению конструкции при порошковой покраске в печи полимеризации, где температура достигает 180–200 градусов.
Особое внимание стоит уделять нержавеющей стали и алюминию. Работа с ними требует специфических знаний о коэффициенте теплового расширения. Проектирование узлов из алюминия «по лекалам» черной стали — прямой путь к деформации и трещинам. На сайте Клинского АМЗ представлены примеры изделий из сложных сплавов, где каждый проект прошел предварительную проверку на совместимость материалов и методов их соединения. Инженерная поддержка на этапе выбора металла позволяет избежать коррозии в местах сварных швов и гарантирует долговечность изделия в агрессивных средах.
Конструктор часто видит изделие как застывшую форму, забывая о том, что его нужно будет варить, красить и обслуживать. Типичная ошибка — отсутствие технологических отверстий для выхода воздуха при покраске или слива излишков состава при цинковании. Еще хуже, когда конструкция не предполагает доступа сварочной горелки к внутренним швам. В таких случаях сварщику приходится проявлять чудеса акробатики, что неизбежно сказывается на надежности соединения.
Роботизированная сварка требует еще более строгого подхода к проектированию «карманов» и зон доступа. Робот движется по жестко заданной траектории, и, если в проекте не учтен вылет сопла горелки, автоматизация становится невозможной. Грамотное проектирование с учетом габаритов инструмента и радиусов разворота манипулятора позволяет не только повысить качество, но и радикально сократить время производства.
Ошибки в расчете нагрузок и вибраций
Для металлоконструкций, работающих в составе транспортных средств или сельхозтехники, критически важен расчет усталостной прочности. Заказчики часто концентрируются на статических нагрузках, забывая о динамических и вибрационных. Узлы, которые в статике выдерживают десятикратный перегруз, могут рассыпаться через месяц эксплуатации из-за концентраторов напряжений — резких переходов сечений или неудачно расположенных отверстий.
В этой ситуации полный цикл производства дает огромное преимущество: возможность проведения испытаний прототипов в реальных условиях. Инженеры Клинского агро-механического завода, имея опыт работы с заказами для железных дорог, знают, где необходимо усилить конструкцию дополнительными ребрами жесткости, а где, наоборот, сделать ее более эластичной.

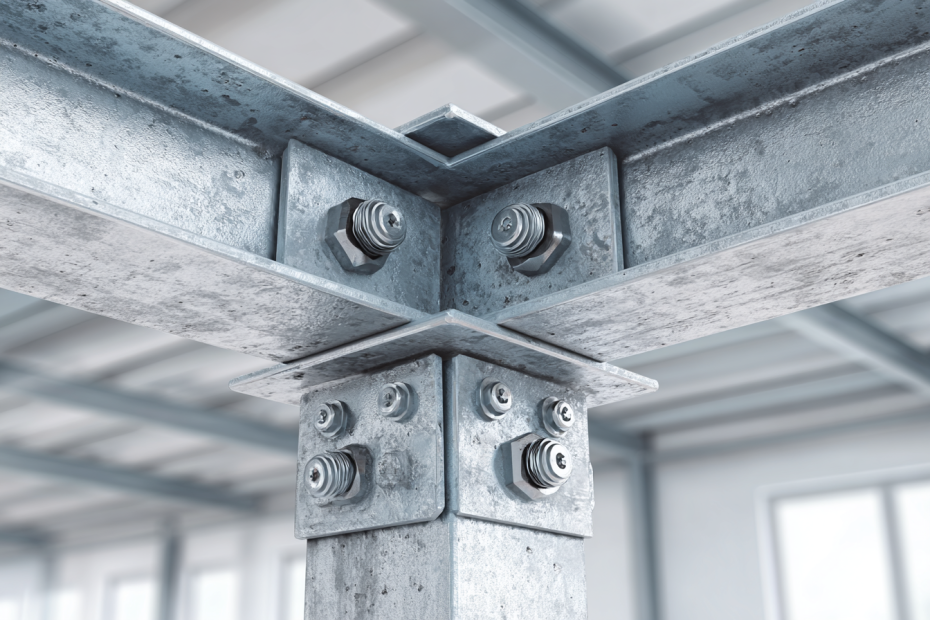

Наконец, самая досадная ошибка — проектирование неразборных конструкций, габариты которых превышают размеры стандартного транспорта. Стоимость логистики негабаритных изделий может в несколько раз превышать стоимость их производства. Разработка модульных систем, которые легко собираются на месте без потери прочности, — это высший пилотаж промышленного дизайна.
Подводя итог, можно сказать: чтобы избежать ошибок, заказчику необходимо рассматривать завод не просто как «цех по резке металла», а как партнера с глубокой инженерной экспертизой. Прозрачное взаимодействие с технологическим отделом Клинского АМЗ еще на этапе эскиза позволяет «выловить» 90 процентов потенциальных проблем до того, как они станут финансовым бременем. Правильное проектирование — это искусство баланса между желаемым результатом и технологической реальностью, и только союз заказчика и опытного производителя позволяет достичь этого идеала.
Технологические разрывы между CAD и CAM-системами
Одной из фундаментальных причин возникновения проектных ошибок является так называемый «технологический разрыв» между программным обеспечением, в котором работает конструктор, и системами управления оборудованием на заводе. В идеальной модели цифровая копия изделия должна бесшовно передаваться на станки с ЧПУ, однако в реальности на этом пути часто возникают искажения. Заказчики часто упускают из виду, что разные типы лазерных труборезов или листогибочных прессов имеют свои уникальные библиотеки инструментов и таблицы коэффициентов деформации.
Если конструктор закладывает параметры гибки «по умолчанию», не учитывая конкретный радиус пуансона, который будет использован на производстве, деталь неизбежно выйдет за пределы допусков. В условиях полного цикла этот риск нивелируется тем, что конструкторский отдел и производственный цех работают в единой информационной среде. Инженеры завода еще на этапе подготовки управляющих программ вносят корректировки, учитывающие реальное поведение металла под воздействием конкретного лазерного луча или гибочного усилия, что позволяет получить деталь, идентичную цифровому макету до сотых долей миллиметра.
Часто проектировщики рассматривают нанесение защитного покрытия как чисто эстетический этап, не влияющий на конструктив. Это опасное заблуждение, которое может привести к невозможности сборки изделия. Например, порошковая покраска добавляет слою металла толщину от 60 до 150 микрон. В узлах, где заложены минимальные зазоры «металл к металлу», такая добавка становится критической — детали просто перестают входить друг в друга или заклинивают. Кроме того, сложная геометрия металлоконструкций часто создает эффект клетки Фарадея при электростатическом напылении краски, из-за чего внутренние углы и полости остаются незащищенными от коррозии. Опытные заказчики знают: проектировать нужно не просто «изделие», а «изделие под покраску».
Стандартизация против «инженерного творчества»

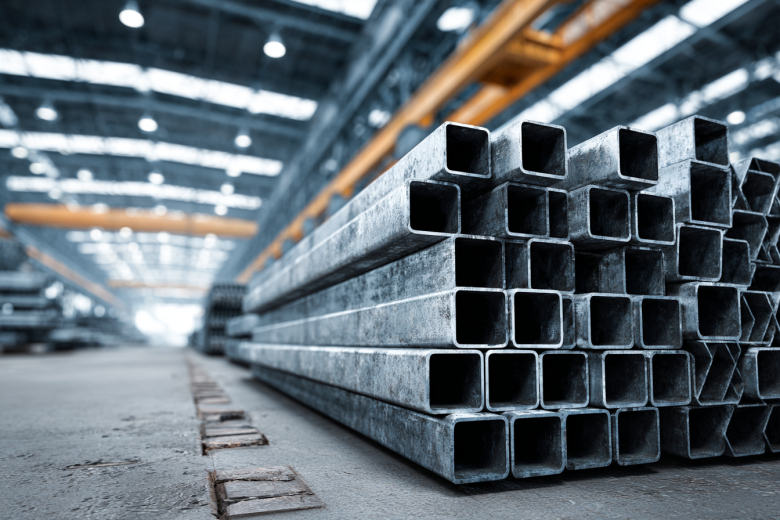

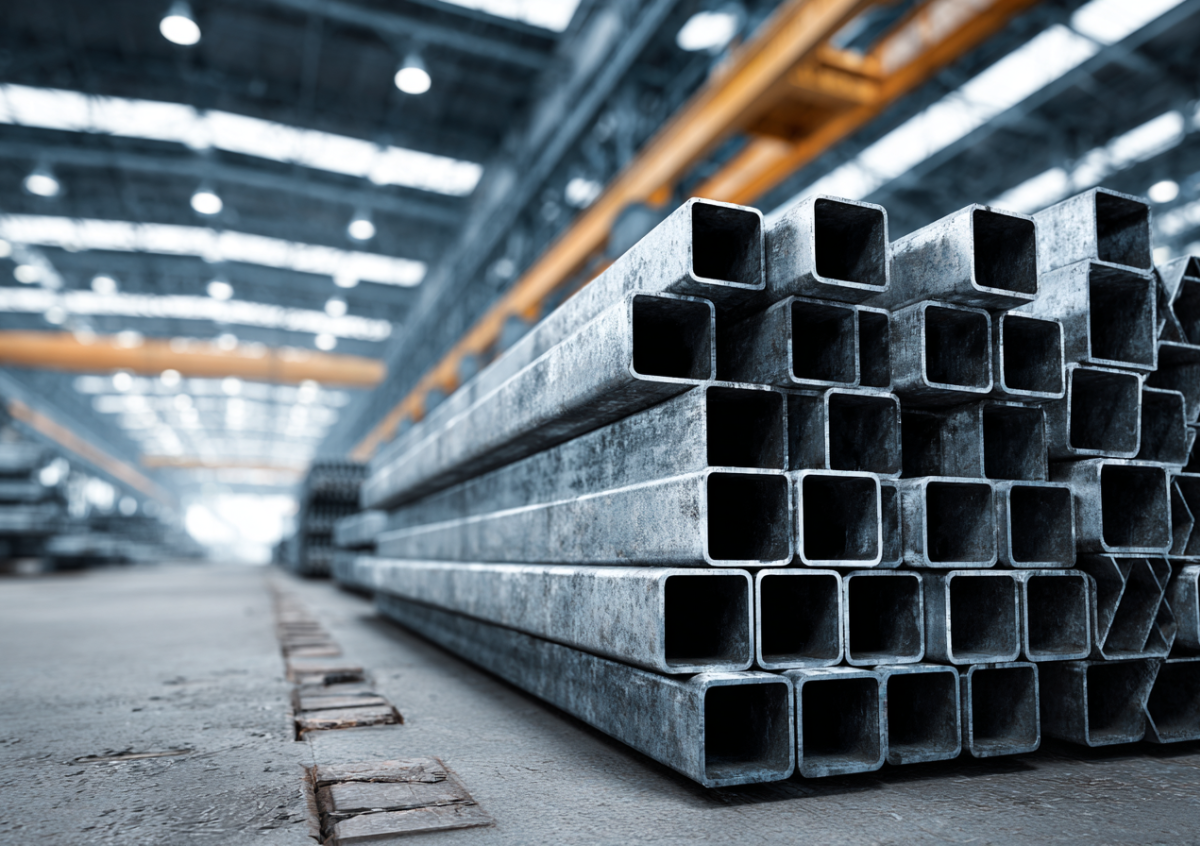

Еще одна системная ошибка — неоправданное использование нестандартных метизов, уникальных профилей труб или редких марок листового металла там, где можно применить стандартные решения. «Инженерное творчество» без привязки к рынку сырья превращает производство в квест по поиску материалов, что раздувает сроки и бюджет. Заказчики часто не осознают, что использование трубы специфического сечения, которой нет на складах поставщиков в достаточном объеме, может остановить конвейер на недели. Завод полного цикла выступает здесь в роли прагматичного цензора. Инженерная экспертиза Клинского АМЗ помогает оптимизировать проект под стандартный сортамент металлопроката, который всегда есть в наличии. Это не ограничивает функционал изделия, но делает его по-настоящему промышленным — пригодным к быстрому тиражированию, ремонтопригодным и экономически эффективным. В конечном счете лучшая металлоконструкция — это не та, что выглядит сложнее всех в 3D-модели, а та, что максимально быстро и качественно проходит путь от склада сырья до готовой отгрузки, работая в реальных условиях без сбоев и необходимости в доработках «по месту».
