Комфорт, который начинается с испытаний
Прежде чем по трубам потечет вода или газ, а в батареи пойдет тепло, новые инженерные сети проходят сложный комплекс проверок. Это тот этап, который редко попадает в новостные ленты, но без него невозможна безопасная эксплуатация.
Испытания — это момент истины для любой коммуникации. Здесь подтверждается, что проект реализован по всем стандартам, материалы выдержат нагрузку, а соединения герметичны.
Мы всегда говорим заказчикам: испытания — это не формальность, а гарантия, что сеть прослужит десятилетия, — отмечает главный инженер «Газпроектмонтажа».
Зачем нужны испытания
Основная задача — убедиться, что построенная система соответствует проекту и может безопасно работать под расчетными нагрузками. Испытания позволяют:
- выявить скрытые дефекты материалов и монтажа;
- проверить работу оборудования и арматуры;
- убедиться в герметичности и прочности соединений;
- оценить, как сеть поведет себя в экстремальных условиях.
Для разных типов коммуникаций — водопроводов, канализации, газопроводов, теплосетей — применяются свои методики и оборудование.
Этап 1. Визуальный и инструментальный контроль
Перед «боевыми» испытаниями проводится приемка с осмотром всех элементов.
- Проверяется соответствие монтажных работ проектной документации.
- Контролируется качество сварных швов с помощью рентгенографии или ультразвука.
- Оценивается состояние изоляции, окраски, креплений.
Для подземных трубопроводов важна проверка на отсутствие механических повреждений, которые могли возникнуть при засыпке траншеи.
Этап 2. Гидравлические испытания (водопроводы, теплосети)
Суть метода — заполнить систему водой и поднять давление выше рабочего на 25–50% для проверки на прочность.
Процесс включает:
- Заполнение трубопровода водой с удалением воздуха.
- Плавное повышение давления насосами.
- Выдержка под нагрузкой в течение нескольких часов.
- Контроль падения давления и осмотр всех соединений.
Если падение давления превышает допустимую норму или есть видимые утечки — система возвращается на доработку.
Этап 3. Пневматические испытания (газопроводы)
Для газовых сетей вместо воды используют воздух или инертный газ (азот, углекислый газ). Давление также поднимается выше рабочего, и с помощью манометров, мыльного раствора и электронных детекторов утечек проверяется герметичность.
Пневмоиспытания позволяют выявить даже микроскопические неплотности, которые могут быть опасны в эксплуатации.
Этап 4. Испытания на пропускную способность
Для магистралей и насосных станций важно подтвердить, что система сможет обеспечить требуемый расход. Для этого проводят тестовые запуски с имитацией реальной нагрузки.
Вода или газ подаются с рабочим давлением, а на выходе фиксируется объем. Отклонение от проектных показателей сигнализирует о проблемах с гидравликой или настройкой оборудования.
Этап 5. Испытания арматуры и оборудования
Запорные клапаны, задвижки, регуляторы давления, насосы — все это тестируется отдельно.
- Проверяются легкость и скорость срабатывания.
- Для автоматических систем — корректность сигналов и реакций.
- Для насосов — уровень вибрации и потребляемая мощность.
Современные технологии диагностики
Сегодня испытания не ограничиваются только физическим давлением. Все чаще используются:
- акустические системы для выявления микротрещин по звуковому профилю;
- видеодиагностика внутренней поверхности труб с помощью роботов-камер;
- волоконно-оптический мониторинг для фиксации деформаций и температуры по всей длине магистрали;
- датчики IoT для круглосуточного наблюдения за ключевыми узлами.
Кейс: тестирование газопровода в сложных условиях

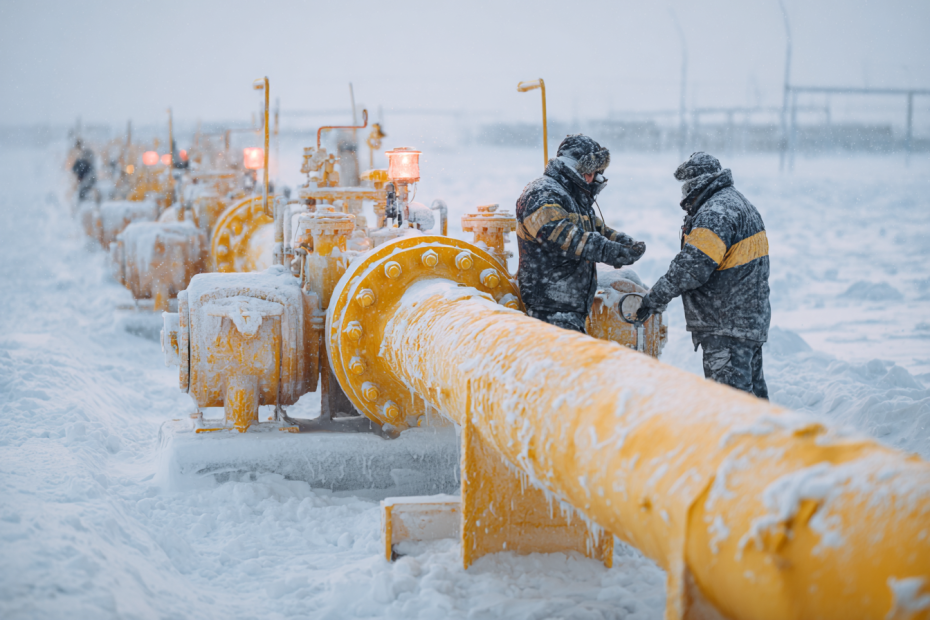

В одном из проектов «Газпроектмонтажа» в северном регионе нужно было ввести в эксплуатацию распределительный газопровод длиной 18 км. Из-за вечной мерзлоты и сильных перепадов температур испытания проводились по специальной программе:
- использовался подогретый азот для пневмоиспытаний;
- дополнительно проверялась устойчивость к морозу арматуры;
- применялись датчики, фиксирующие микроподвижки труб в грунте.
В результате сеть успешно прошла испытания и была запущена без доработок.
Почему нельзя экономить на испытаниях
Отказ от полноценного тестирования или сокращение этапов приводит к риску аварий уже в первые годы эксплуатации. Для потребителя это может означать перебои с водой или газом, для города — серьезные экономические и репутационные потери.
Мы всегда проводим испытания так, как будто это наша собственная сеть. Это вопрос профессиональной чести, — говорят в «Газпроектмонтаже».
Испытания в рамках ESG-повестки
Качественное тестирование — это не только безопасность, но и экология. Герметичные сети исключают утечки газа (метан — мощный парниковый газ) и сокращают потери воды, что снижает нагрузку на источники. А энергоэффективные насосы и оборудование уменьшают выбросы CO₂.
Будущее проверки: автоматизация и цифровые двойники
В перспективе испытания будут все больше интегрироваться с цифровыми системами управления инфраструктурой. Уже сегодня некоторые города создают цифровые двойники коммуникаций, где можно провести виртуальные испытания, смоделировав любые нагрузки и сценарии.
Это позволяет выявлять потенциальные проблемы еще на стадии проектирования, экономя средства и сокращая сроки ввода объектов.
Испытания под давлением: как проверяют предел прочности
Одним из самых зрелищных, но и ответственных этапов гидравлических испытаний является доведение давления в трубопроводе до предельных значений. Инженеры называют это «давлением разрушения», хотя цель — вовсе не разрушить сеть, а убедиться, что она выдержит в разы больше, чем ей предстоит в реальной эксплуатации.
При этом давление поднимается медленно, с постоянным мониторингом показаний датчиков. На ключевых участках устанавливают дополнительные манометры, чтобы исключить локальные перегрузки. Если труба выдерживает испытание без деформаций и потери герметичности, значит она соответствует всем нормам.
Акустическая диагностика: слышать то, что не видно
Современные сети все чаще проверяют с помощью акустических сенсоров. Принцип работы прост: в трубопровод подают низкочастотный сигнал и фиксируют его распространение. Любая трещина или неплотность меняет звуковую волну — и система «слышит» проблему.
Акустические методы особенно полезны для уже смонтированных, но еще не запущенных магистралей в городской черте, где разрытие грунта дорого и сложно. Вместо масштабных раскопок инженеры pinpoint-точно определяют место дефекта.
Видеодиагностика и роботизированные инспекторы
В больших сетях водоотведения и дренажа визуальный контроль проводят с помощью роботов-камер. Эти компактные машины на колесах или гусеницах способны передвигаться по трубам диаметром от 200 мм, фиксируя картинку в HD-качестве и передавая ее оператору.
Камеры оснащаются светодиодными прожекторами, лазерными сканерами и датчиками наклона. Это позволяет обнаруживать не только трещины и сколы, но и участки, где труба просела или деформировалась.
В одном из проектов мы нашли небольшой камень, который застрял в соединении труб. Без камеры его бы не заметили, а через пару месяцев он мог вызвать засор, — вспоминает инженер «Газпроектмонтажа».
Особенности испытаний в сложных климатических условиях
Россия — страна с огромным климатическим разнообразием, и испытания в Якутии, Краснодаре или на Камчатке отличаются радикально.
- В районах вечной мерзлоты проверяют устойчивость к подвижкам грунта и промерзанию.
- В сейсмоопасных зонах проводят дополнительные вибрационные тесты.
- В южных регионах — испытания на устойчивость к высоким температурам и УФ-излучению для пластиковых труб.
Такой подход требует адаптации стандартных методик, что «Газпроектмонтаж» успешно реализует, разрабатывая региональные регламенты.
Пневматические испытания под контролем технологий
В газовых сетях безопасность испытаний на сжатом воздухе или азоте достигается строгим соблюдением норм. Перед подачей давления каждый участок изолируют, проверяют работоспособность манометров и аварийных клапанов.
Пневматические тесты часто комбинируют с использованием электронных течеискателей, которые способны улавливать утечки на расстоянии в несколько метров. Это особенно важно при проверке распределительных газопроводов в густонаселенных районах.
Испытания систем автоматики и умных компонентов

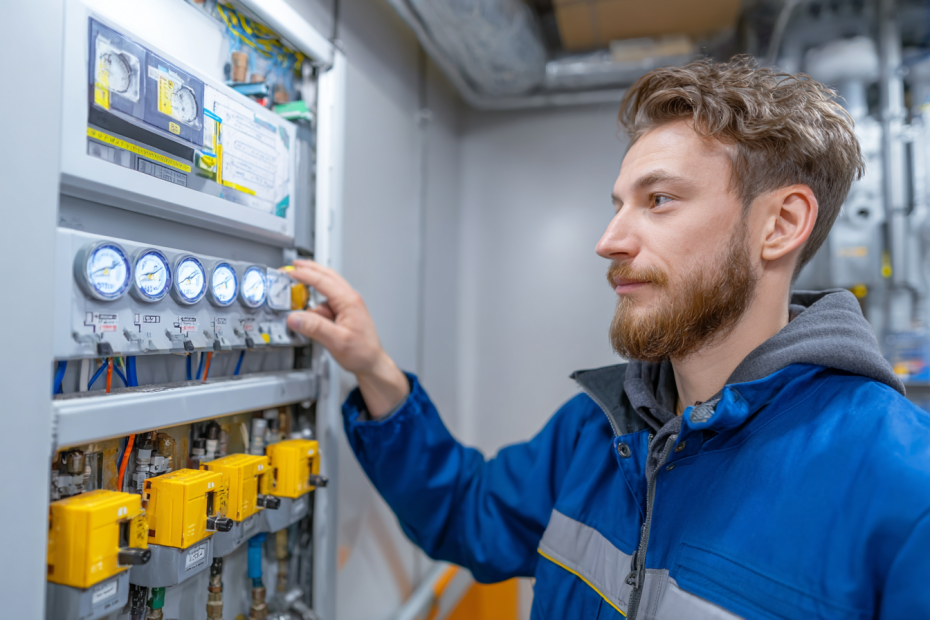

Инженерные сети сегодня — это не только трубы и задвижки. Все чаще они оснащаются датчиками давления, расхода, температуры, автоматическими клапанами и системами удаленного мониторинга.
Каждый такой компонент проходит отдельную проверку:
- имитируются аварийные ситуации для теста автоматического отключения;
- проверяется корректность передачи данных в диспетчерский центр;
- моделируются скачки напряжения и сбои связи, чтобы убедиться, что система не «потеряет» объект.
Роль испытаний в снижении эксплуатационных расходов
Полноценная проверка новых сетей — это инвестиция, которая окупается многократно. Устранение дефекта на этапе строительства в 5–10 раз дешевле, чем аварийный ремонт в условиях действующей сети.
Кроме того, тестирование позволяет выявить слабые места, которые могут стать проблемой через несколько лет, и заменить их до ввода в эксплуатацию. Это увеличивает срок службы объекта и снижает нагрузку на эксплуатационные службы.
Кейс: испытания водопровода в мегаполисе
В одном из крупных городов России «Газпроектмонтаж» проводил испытания нового водопровода длиной 12 км. Работы выполнялись в плотной городской застройке, и важно было избежать перекрытия движения.
- Гидравлические тесты проводили ночью, чтобы минимизировать неудобства.
- Использовали датчики давления с онлайн-передачей данных, что позволило диспетчерам в режиме реального времени отслеживать весь процесс.
- На одном из участков выявили небольшое снижение давления, что указало на скрытую неплотность. Проблему устранили до запуска, избежав возможной аварии.
Взгляд в будущее: цифровые двойники и предиктивное тестирование
Уже сегодня внедряются системы, позволяющие проводить виртуальные испытания на основе цифровых моделей сетей. Это значит, что еще до монтажа можно «прокрутить» сценарии пиковых нагрузок, аварий и даже воздействия стихийных бедствий.
В будущем такие технологии позволят тестировать и существующие сети, прогнозируя, как они поведут себя через 5, 10 или 20 лет эксплуатации, и заранее планировать модернизацию.
Итог
Испытания — это последний, но один из важнейших шагов в создании инженерных сетей. От их качества зависит не только комфорт, но и безопасность миллионов людей.
Именно поэтому «Газпроектмонтаж» уделяет им особое внимание, применяя как традиционные, так и самые современные методы диагностики. Это та самая невидимая работа, благодаря которой коммуникации служат десятилетиями без сбоев.
